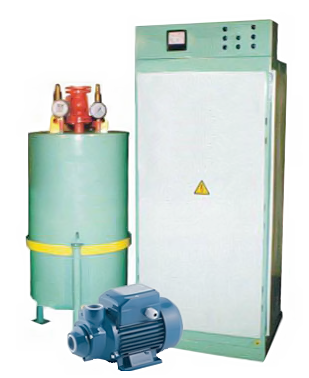

      Котел ЭЛМАН-Э (КЭВ)

      Поделиться
      • Котел ЭЛМАН-Э (КЭВ)
      Заказать
      Задать вопрос
      • Описание
      • Характеристики
      • Документы
      Описание

      ЭЛМАН-Э наиболее часто используются для обеспечения жилых и коммерческих зданий большой площади горячей водой, и в отопительных системах, работающих с принудительной циркуляцией. Температура воды, обеспечиваемая оборудованием – 95 градусов, максимальная величина, которую выдерживает агрегат без нарушений – 110 градусов. Устройство работает с высоким КПД (до 98%). Электрические водогрейные котлы, в этом их дополнительное преимущество, не нужно регистрировать в Ростехнадзоре.

      Конструктивные особенности и комплектующие электрокотлов ЭЛМАН-Э (КЭВ)

      Котёл реализуется вместе со шкафом управления и насосным оборудованием. Как правило, используется итальянские циркулярные насосы:

      DAB ALP 2000 T, они не входят в стоимость котла, и оплачиваются в виде отдельного заказа.

      В комплект включены также необходимые для успешного функционирования запасные части и комплектующие в необходимом количестве, это изоляторы, электроды, пружины, гайки и другие необходимые детали.

      Как работает электрокотёл КЭВ (ЭЛМАН-Э)

      Принцип действия – прямой нагрев электротоком, напрямую проходящим через весь объём теплоносителя. Цилиндрическая ёмкость является камерой для нагревания. В неё помещаются фазные электроды. Во время работы к ним подаётся стабильное напряжение 380 В 50 Гц. Для подвода используются токоведущие шпильки и изоляторы.

      Пластинчатая конструкция электродов – гарантия того, что агрегат будет работать даже с практически дистиллированной водой, обладающей малым удельным электросопротивлением.

      Содержимое шкафа управления — БУСТ-2, регулировочное устройство (блок управления), позволяющее плавно менять мощность с 1 до 100%. Принцип работы БУСТ-2 числоимпульсный. Регулировочный прибор, контролирующий нагрев, тоже компактно расположен в шкафу.

      Дополнительное устройство, которое можно подключать – датчик температуры, он ставится удалённо, в помещении, где требуется отопление. Это полезная опция: тогда автоматика будет регулировать нагрев теплоносителя, его скорость и интенсивность с учётом температуры окружающего воздуха. Составляется график отопления и выполняется «погодное регулирование".

      В шкафе управления располагаются:

      • схема автоматики;

      • автоматы защиты;

      • тиристоры/симисторы.

      В цепь включены приборы контроля напряжения и тока, и защитные блоки, отключающие электрокотёл при КЗ или перегрузке. Стабильная температура в камере поддерживается схемой: в ней же предусмотрена защита, отключающая электроды, если корпус нагреется выше 45 0С.

      В ЭЛМАН-Э имеется световая индикация: визуально показывается подача напряжения, а также возникновение перегрузки по какому-либо параметру, и перевода в дистанционный режим (ДУ).

      Технические характеристики котлов Элман-Э

      Параметры КЭВ-1000/
      0,4
      КЭВ-500/
      0,4
      КЭВ-400/
      0,4
      КЭВ-300/
      0,4
      КЭВ-250/
      0,4
      КЭВ-200/
      0,4
      КЭВ-160/
      0,4
      КЭВ-100/
      0,4
      Максимальная мощность, кВт 1000 500 400 300 250 200 160 100
      Теплопроизводительность, Гкал/час 0,860 0,430 0,345 0,258 0,215 0,172 0,140 0,086
      Номинальный ток, А 1500 750 600 450 375 300 240 150
      Рабочее давление 6 кг/см2 (0,6 МПа), расчетное давление 10 кг/см2 (1 МПа)
      Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В 380
      Плавное регулирование мощности 1…100 % (тиристорное)
      Температура воды 95 °С (max 115 °С)
      КПД 98 %
      Габариты блока котла, мм 1300х1230х1580 700х900х1700 680х890х1600
      Габариты шкафа управления, мм 1000х600х2000 900х500х2000 400х640х1900
      Масса блока котла, кг 1000 250 220
      Масса шкафа управления, кг 200 150 120
      Срок службы – 30 лет. Проверенное качество, современная модернизация.

      Как подготовить электрокотёл к действию

      Электрокотлы ставятся в специально предназначенном для них помещении. Там же размещается шкаф управления, обвязка, все виды вспомогательных устройств.

      Колы устанавливаются на пол вертикально, специальной фиксации им не требуется. После того как всё оборудование установлено, ему обязательно требуется заземление.  Котёл ЭЛМАН-Э 6 кВ устанавливаются на объектах с магистральным водопроводом, поэтому требований к питающей их воде дополнительно не выдвигается.

      Порядок работы электрического котла КЭВ

      Когда электрокотёл подключается к электросети, теплоноситель в нём нагревается до заранее заданной температуры, после чего нагрев автоматически прекращается и подключается насос на прокачку. Как только он остынет до указанных в настройках значений, насос прекращает прокачку, и снова подключается нагрев. Все параметры в заранее определённом диапазоне регулируются автоматически. Так как регулятор контролирует автоматически выполняемый цикл, функционирование насоса производится в постоянном цикле. Потребляемая мощность задаётся регулятором таким образом, чтобы параметры соответствовала нормативным санитарно-техническим величинам.

      Чтобы оборудование быстрее вышло на нужную мощность, допускается добавить в теплоноситель соль, можно обычную — кухонную.

      Тепловое реле и выключатели в автоматическом режиме обеспечивают электрозащиту агрегата.

      Характеристики
      Максимальная мощность, кВт 1000
      Теплопроизводительность, Гкал/час 0,860
      Номинальный ток, А 1500
      Рабочее давление 6 кг/см2 (0,6 МПа), расчетное давление 10 кг/см2 (1 МПа)
      Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В 380
      Плавное регулирование мощности 1…100 % (тиристорное)
      Температура воды 95 °С (max 115 °С)
      КПД 98 %
      Габариты блока котла, мм 1300х1230х1580
      Габариты шкафа управления, мм 1000х600х2000
      Масса блока котла, кг 1000
      Масса шкафа управления, кг 200
      Параметры КЭВ-500/0,4
      Максимальная мощность, кВт 500
      Теплопроизводительность, Гкал/час 0,430
      Номинальный ток, А 750
      Рабочее давление 6 кг/см2 (0,6 МПа), расчетное давление 10 кг/см2 (1 МПа)
      Напряжение сети трехфазного тока частотой 50Гц +10%; -15%, В 380
      Плавное регулирование мощности 1…100 % (тиристорное)
      Температура воды 95 °С (max 115 °С)
      КПД 98 %
      Габариты блока котла, мм 700х900х1700
      Габариты шкафа управления, мм 900х500х2000
      Масса блока котла, кг 250
      Масса шкафа управления, кг 150
