1. Назначение.
Индукционный котел ИКН предназначен для использования в автономных системах отопления, горячего водоснабжения и технологических процессах, связанных с нагревом промежуточного теплоносителя. Нагреватель снабжается системой автоматического контроля и управления.
2. Технические характеристики.
| Тип, наименование | ИКН-25 | ИКН-50 | ИКН-100 | ИКН-150 | ИКН-200 | ИКН-250 | ИКН-400 | ИКН-500 | ИКН-1000 |
|---|---|---|---|---|---|---|---|---|---|
| Мощность установленная, кВт | 25 | 50 | 100 | 150 | 200 | 250 | 400 | 500 | 1000 |
| Теплопроизводительность, Гкал/ч | 0,022 | 0,043 | 0,086 | 0,130 | 0,172 | 0,215 | 0,344 | 0,430 | 0,860 |
| Номинальный ток, А | 38 | 75 | 150 | 225 | 300 | 375 | 600 | 750 | 1500 |
| Давление | 6 кг/см2 (0,6 МПа), расчетное давление 10 кг/см2 (1 МПа) | ||||||||
| Напряжение сети трехфазного тока частотой 50 Гц | 380 | ||||||||
| Регулирование мощности | 1…100 % (плавное тиристорное) | ||||||||
| Температура жидкости | 95 °С (max 110 °С) | ||||||||
| КПД | 98 % | ||||||||
| Масса блока котла (без воды), кг | 90 | 180 | 360 | 540 | 720 | 900 | 1440 | 1800 | 3600 |
| Масса шкафа управления, кг | 50 | 110 | 110 | 150 | 150 | 150 | 250 | 250 | 400 |
| Габариты блока котла, мм |
600х405 х600 |
960х485 х685 |
1050х580 х890 |
1250х680 х890 |
1550х800 х890 |
1650х850 х890 |
2000х850 х890 |
2250х900 х890 |
3000х950 х950 |
| Габариты шкафа управления, мм |
400х300 х500 |
400х300 х1200 |
400х300 х1200 |
400х300 х1200 |
400х300 х1200 |
400х300 х1200 |
500х300 х1500 |
500х300 х1500 |
500х300 х2000 |
| Срок службы – 30 лет. Проверенное качество, современная модернизация. | |||||||||
Достоинства:
- Работа на токах промышленной частоты 50 Гц;
- высокая надежность (100'000 часов или 30 лет работы);
- высокая производительность (КПД-98%);
- полная автономность работы, не требуют спецобслуживания;
- малые габариты, возможность размещения на малых площадях;
- универсальность (возможность работы с разными жидкими теплоносителями);
3. Состав и комплектность.
- Блок электрокотла – 1 шт.
- Шкаф управления – 1 шт.
- Датчик температуры – 1 шт.
- Ответные фланцы- 2 шт.
- Руководство по эксплуатации (паспорт)-1 шт.

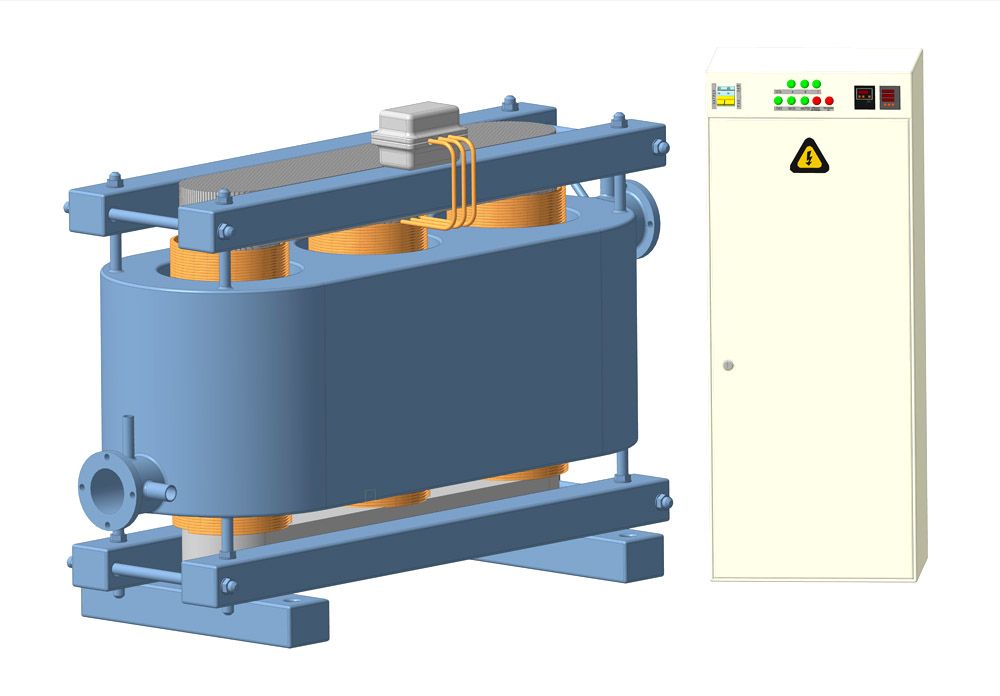

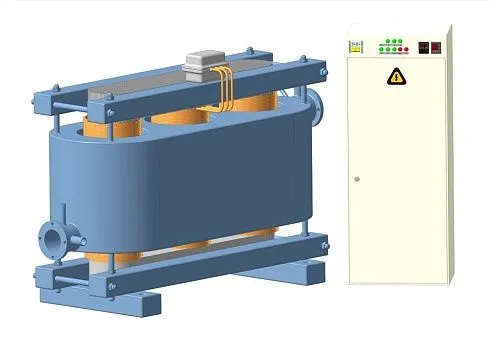

4. Устройство и принцип работы.
Электронагреватель индукционного типа состоит из стержневого магнитопровода с трехфазной первичной обмоткой и короткозамкнутой вторичной обмотки (цилиндрического теплообменника). При включении первичной обмотки в сеть в магнитопроводе трансформатора возбуждается переменный магнитный поток, создающий в короткозамкнутом проводнике (вторичной обмотке) способствующий нагреву этого проводника. В результате того что площадь соприкосновения теплоносителя и теплообменника велика происходит теплообмен (нагрев теплоносителя).
5. Подготовка к работе.
Электрокотлы должны быть установлены в отдельном помещении. В этом же помещении устанавливаются шкафы управления и вспомогательное оборудование электрокотлов.
Установка электрокотлов вертикальная напольная без крепления.
В связи с тем, что электрокотлы устанавливаются на объектах, подключенных к городским водопроводным сетям, дополнительных требований к качеству питательной воды не предъявляется.
6. Управление.
Управление работой электронагревателя осуществляется с помощью выносного шкафа управления со всеми необходимыми комплектующими: терморегулятором, автоматическим выключателем, электромагнитным пускателем или контактором. Для контроля параметров нагреваемой среды и защиты электронагревателя от перегрева используются датчики контроля температуры, поставляемые в комплекте с терморегулятором.
